HYDROThrix
digitální provozní deník ČOV
Stručný popis
Program HYDRONet 4 je určen pro zpracování komplexních vodohospodářských projektů stokových a vodovodních sítí
– jednoduchou a uživatelsky přátelskou archivaci měřených dat o aktuálním stavu objektů čistírny
– kvantitativní a kvalitativní bilancování funkce ČOV
– tvorbu periodických výkazů o provozu ČOV
Filozofie tvorby sestav ČOV je založena na využití definované knihovny objektů ČOV. Sestavu je vytvářena interaktivně na obrazovce počítače s využitím ikon objektů. Lze tak dosáhnout výrazné variability při tvorbě uživatelských sestav ČOV.
Každý objekt je definován databázovými tabulkami obsahujícími základní, měřená a vypočtená data. Data lze analyzovat graficky v podobě trendů jednotlivých vybraných veličin ve vlastním grafickém serveru nebo je lze jednoduše exportovat do standardních programů (MS Excel, MS Word).
Program HYDROThrix je vytvořen jako 32-bitová aplikace pro operační prostředí Windows 9X nebo NT. Ke své funkci nevyžaduje žádné dodatečné konfigurace počítače nebo doplňkový software. Jako databázového jádra je použito programu MS Access.
Základní pojmy

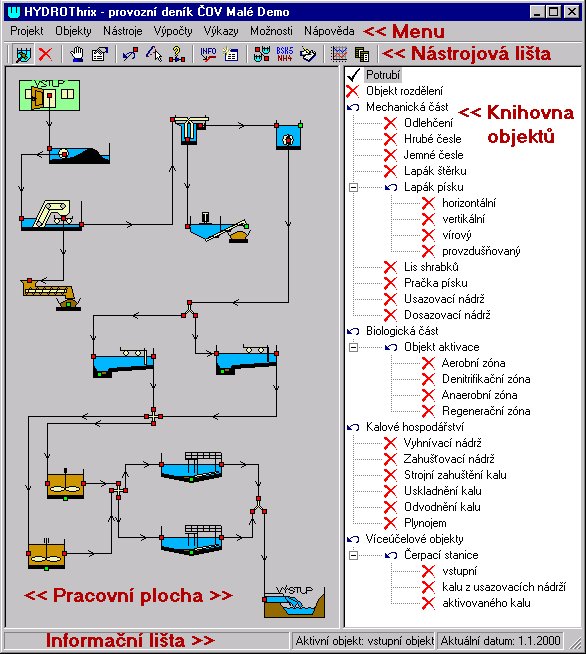

Pomineme-li standardní objekty oken, jako jsou menu, nástrojová a informační lišta, obsahuje prostředí programu HYDROThrix dvě pracovní okna (viz obrázek).
Okno pracovní prostředí je místo, kde se odehrává celý děj tvorby sestavy ČOV, to znamená:
– vkládání objektů z knihovny objektů
– spojování objektů pomocí spojů
– úpravy spojů, urovnání objektů
Okno knihovna objektů obsahuje seznam všech dostupných objektů, které lze vložit do okna pracovního prostředí a vytvořit tak sestavu ČOV. Dostupné typy objektů jsou:
| Fiktivní objekty | Mechanická část | Biologická část | Kalové hospodářství | Víceúčelové objekty |
|---|---|---|---|---|
| Objekt spojení | Odlehčení | Aerobní zóna | Vyhnívací nádrž | Čerpací stanice |
| Rozdělovací objekt | Hrubé česle | Denitrifikační zóna | Zahušťovací nádrž | |
| Jemné česle | Anaerobní zóna | Strojní zahuštění kalu | ||
| Lapák písku | Regenerační zóna | Uskladnění kalu | ||
| Lis shrabků | Odvodnění kalu | |||
| Pračka písku | Plynojem | |||
| Usazovací nádrž | ||||
| Dosazovací nádrž |
Každý objekt má svou grafickou a databázovou složku. Grafické prezentace objektů, tzv. ikony objektů, se zobrazují na pracovní ploše programu. Data k objektům se do databáze vyplňují pomocí dialogů objektů.
